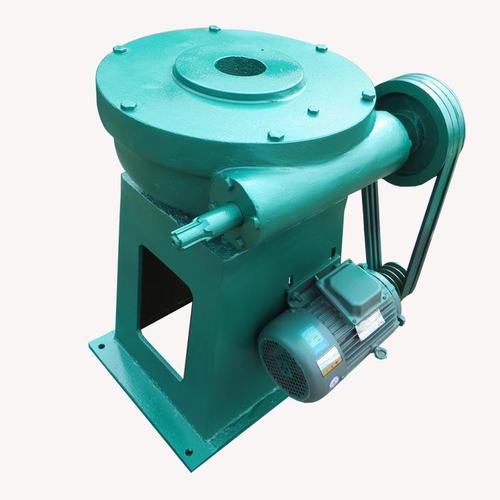

启闭机安装注意事项:  一、QL螺杆式启闭机:  1、安装时底座地基应牢固平整,留有底脚螺丝的位置,启闭机到位后,找平浇灌成型。  2、启闭机的丝杆必须平行于闸门研磨轨道表面,同时垂直于吊耳轴,双吊点式两个机座必须在同一平面上,两个丝杆平行,同时垂直于吊耳轴,手摇或带电启闭机,先手摇上下启动几次,达到规范后方可带电使用;带电操作时,设有下降深度控制器,但操作人员不得擅自离开场地,以防因电路等故障,……
联系我们
河北德群水利机械有限公司
电话:0319-5237575
手机:13831975830
邮箱:1725583473@qq.com
地址:河北新河城北工业区18号
★用我们的服务赢得客户的满意★
★用过硬的产品赢得客户的信赖★
技术参数
抓斗式清污机的特点及参数


◆ 产品用途

我厂生产的移动式液压抓斗清污机可以有效的应用于所有类型及各种现场条件的淡水和废水的取水口,能够大量去除各种杂质和废物。这种设备已经成功的安装在许多污水处理工程,热电站,水电站和其它水利工程。

◆ 结构及工作原理

 主要由卷扬机构、钢丝绳、耙斗、钢丝绳滑轮、耙斗张合装置、机械过力矩保护、移动行车、地面固定式轨道及移动行车定位装置组成。整机定位清污动作、耙斗升降、耙斗张合、耙斗污物刮除等与固定安装的钢丝绳牵引耙斗式格栅除污机相同,唯有上机架与下机架分体,上机架全部设在移动行车上。其工作原理为:除污时,通过行程开关控制,使机架移动到需清污的格栅位置,当上下机架对位准确后,耙斗才可顺利下放除污。对于宽幅格栅,除污机除污完毕移动一个齿耙有效宽度,继续除污,直至格栅栅面污物清除完毕,栅前后水位差达到正常值时为止。对于多沟渠分布格栅,除污机除污完一个沟渠的格栅后,移动至另一沟渠,继续除污,直至所有沟渠格栅栅面污物清除完毕,栅前后水位差达到正常值时为止。

◆ 技术参数



YGS1.5

YGS2

YGS3

YGS4

安全工作负荷(kg)

250

500

1000

3000

抓斗宽度(m)

1.5

2

3

4

抓斗重量最大(kg)

500

1250

1500

2500

格栅间隙(mm)

15-150

20-200

30-250

40-300

提升电机功率(kw)

5.5

5.5

7.5

7.5

驱动电机功率(kw)

0.55×2

0.55×2

0.75×2

0.88×2

提升速度(m/min)

15

15

10

10

行走速度(m/min)

20

20

20

20

载车重量 (kg)

800

1250

1500

1850

注:表中功率为水深小于10m时的功率,超过10m时功率须加大一级。

◆ 安装示意

◆ 产品特点

     清污机的桥架式导轨设计使工作平面干净整洁,使工作平台的有效工作区得到优化。

 支撑柱的安装位置可随现场条件灵活定位以适应任何场地条件。

 水下无浸泡部件,因此提高了设备的可靠性,并减少了设备维护。

 维护周期短,每年两次。

 所有传动单元寿命周期长。

 低噪音运行适合城市场地。

 工作负荷在250公斤到3000公斤之间(指单爪清污重量)。

 栅条间距在12mm200mm(或以上)的范围。

 清污深度可达50米。

 垂直的栅条也可以被清理。

 抓爪的两侧是开放式的,可以把长树干这样的污物清除,同时可以很轻易的清除木头,油桶和塑料布等污物。

 该系统不需要反冲水槽或者是栅渣输送单元。清污抓爪可直接将污物运到排放区。

 可考虑多个排放区。

 导轨可做成曲轨形式,完成到指定地点的污物倾倒。

 运行速度在每分钟10米和60米之间的范围,这样可以减少在较宽格栅区的整体清污循环时间。

 可通过手动控制、时间控制、液位差控制,实现全自动操作。同时,还可以实现远程监测。

     还可通过手控摇柄实现人工操作。此功能特别适用于机器控制单元出现故障的情况下。

 耗电量低,节约能源,降低运行成本。

 结构设计符合环保要求。
